VW Golf 4 (1997-2004) Ayna kapaklarına led çalışması

[Fatih Özbaş1679652583]

Arkadaşlar hepinize merhaba. geçmiş bayramınız mubarek olsun. Başlıkta da belirttiğim gibi Oktay Abiyle ayna kapaklarının bir bölümünü kesip yanlara doğru led çalışmasına başlıyoruz. Kapakların kesileen yerlerini pleksi yapacağız

Sistem şu şekilde olacak:

Kontak açtığımız zaman tam güç yanacak,

parklar yandığı zaman (geceleri) kısılacak,

sinyal esnasında beyazlar sönüp turuncular yanacak şekilde ki çalışmalara başladık.

sorum şu: kontak açıkken yanması muayenede bir problem çıkarır mı? Çıkarırsa araya atacağım sigortayı çıkarıp muayeneye gideceğim, bir de parklarla beraber yanması bir problem çıkarır mı?

Önümüzdeki haftadan itibaren çalışmanın resimlerini buraya ekleyeceğiz. Hepinize iyi akşamlar.

[Misafir]

Ayna altı aydınlatmamı yapılacak ?

[Fatih Özbaş1679652583]

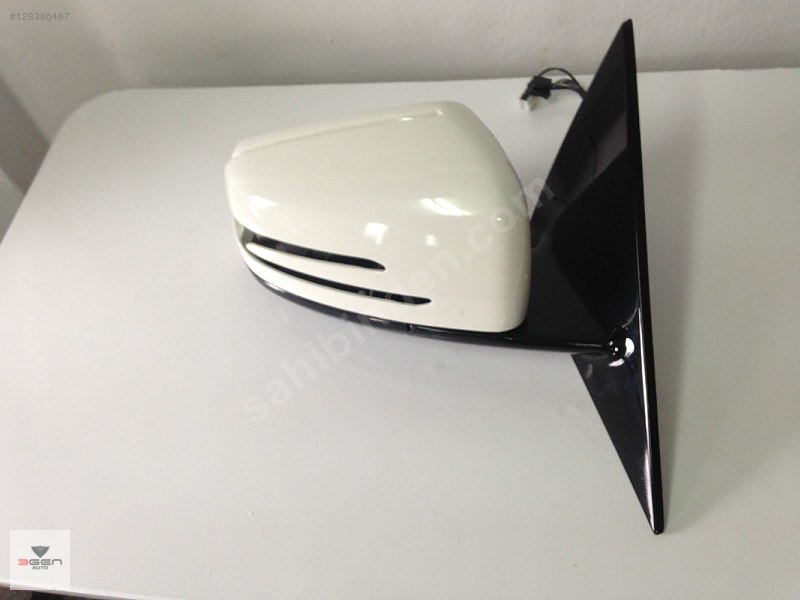

altına değil, ayna yüzeyine yapacağız yani ayna kapaklarına... Yeni model mercedeslerde olduğu gibi...

[Fatih Özbaş1679652583]

işte şu çalışmadan yapıyoruz da kontağı açınca sürekli yanması muayenede sıkıntı yapar mı? cevabımı henüz alamadım yok mu kimse?

[Oktay Toker]

Ayna altı power led şu an zaten mevcut.

Sinyal kısmlarında park halinde yanması özelliğini muayenede kabul etmediklerini biliyorum.Dolayısı ile sorun olacağı kesin.Muayeneye giderken bu uca bağlı hattı iptal etmek gerekecek.

12 Ağustos 2013 tarihinde Oktay Toker tarafından düzenlendi

[Fatih Özbaş1679652583]

ben de öyle biliyordum abi... zaten araya sigorta atacağım muayeneye giderken sigortayı çıkarır gideriz.

acaba neden böyle bir yasak koymuşlar ki?

12 Ağustos 2013 tarihinde Fatih Özbaş tarafından düzenlendi

[Selçuk Keleş]

Yasal düzenlemeye göre en fazla iki park lambası olabilir (önde ya da arkada)

[Erman Pehlivan1679652601]

E amerikan arabaları ne olacak? Mesela Volvo 'ların S40 serilerinin iki alt kasasında tamponlardaki amerikan parklar standart donanım?

Örn:

13 Ağustos 2013 tarihinde Erman Pehlivan tarafından düzenlendi

[Fatih Özbaş1679652583]

orjinalinde olanlar geçiyor zaten.bizim araçlar avrupa versiyonu olduğu için bizde yok onlar.

[Mahmut Akbulut]

E amerikan arabaları ne olacak? Mesela Volvo 'ların S40 serilerinin iki alt kasasında tamponlardaki amerikan parklar standart donanım?

TÜVTURK yeni hizmete girdiğinde DOT araçları muayeneden geçemiyorlardı çünkü vize sistemi ECE normlarına göre hareket ediyordu Cadillac-İnfiniti-Chevrolet-Camaro gibi araçların ön park sarı , arka sinyal kırmızı yandığı için ECE aydınlatma standartlarına uymuyordu yasal düzenleme ile aşılmıştı bu sorun.Buradaki kriter aracın orjinal donanımında nelerin olduğu nelerin olması gerektiği . Volvo da olan yan sinyal MB bazı modellerinde de var ...

[Fatih Özbaş1679652583]

stage 2: tesisat aşaması

arkadaşlar 3gündür akşamları 1er saat yavaş yavaş tesisat işiyle uğraşıyorum ve sonunda tesisat bitti Allaha şükür...

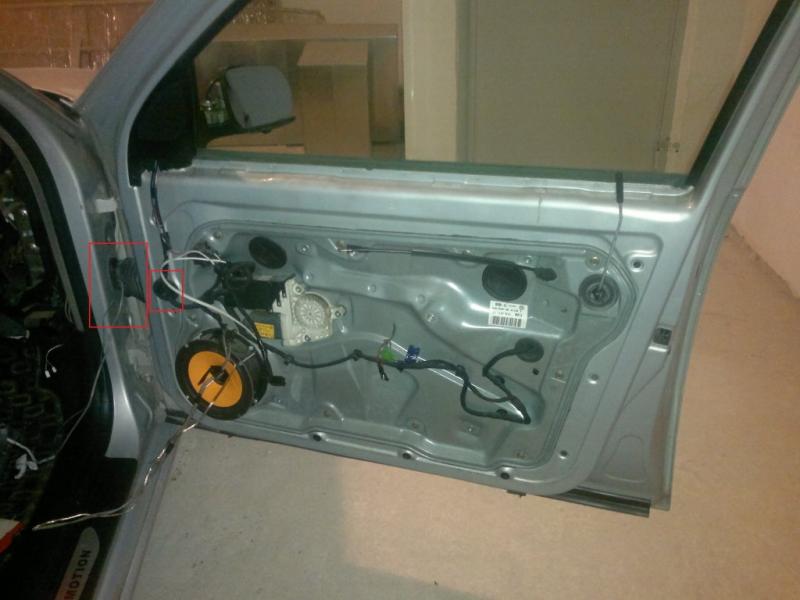

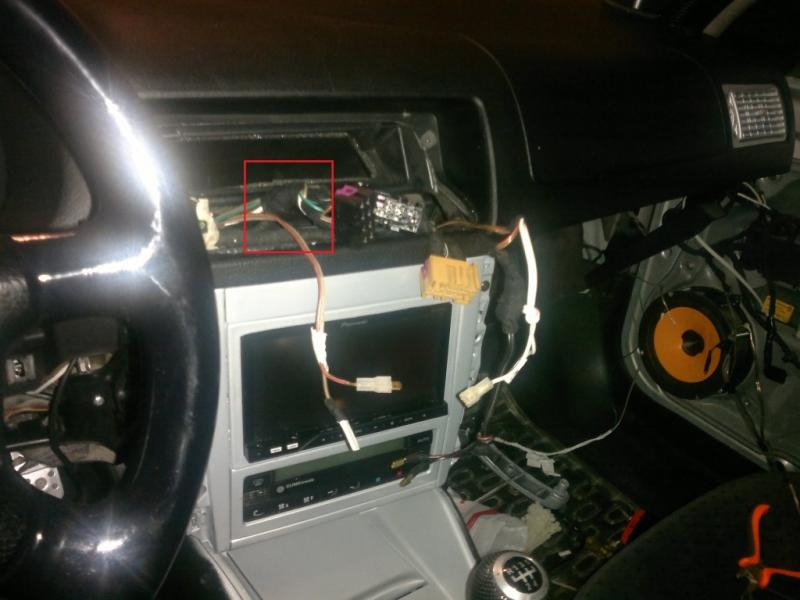

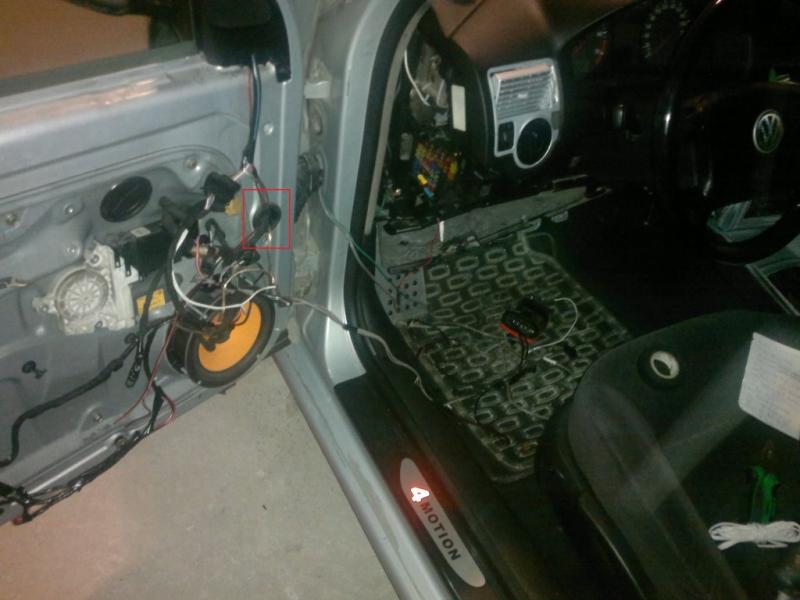

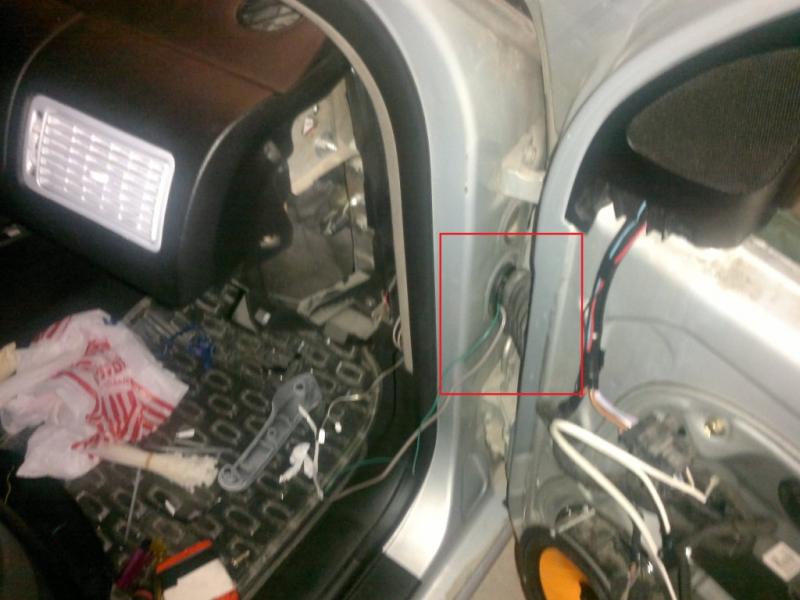

resimlerde kırmızıyla işaretlediğim yerlere kablo çektim fakat bazı yerler öyle dar ki çekerken baya bir uğraştım. özellikle de arabanın kapı körüklerinden kabloları geçirmek çok zor oldu çünkü delikleri karşılıklı yapmamışlar biri aşağıda biri yukarıda duruyor ve arabanın sacı elimi kesti hep ama uğraştığıma deydi doğrusu. sigorta panelinin hemen üzerine 2 adet sigorta koydum muayene zamanı onları söküp gideceğim... sigortalardan biri parklardan gelen kabloya, diğeri ise kontak voltajına bağlı... Sinyal uçlarını da aracın flaşöründen aldım onları da kapılara kadar yürüttüm, şaseyi aracın demir kısmından aldım. işlemlerin hiçbirinde kesip biçme yapmadım 2-3 tane kabloda sıyırma yaptım onları da kaliteli bez bantla sardım sarmaladım. bundan sonra elektrik bandına son! bez bant gibisi yok herkese tavsiye ediyorum çünkü elektrik bantları zamanla kendini bırakıyor. ayrıca hazır sökmüşken kapı içlerinde arap saçına dönmüş kabloları da düzenleyip bez bantla izole edeceğim ve son olarak da ses sistemi izolasyonu yapıp kapı döşemelerinde boyanacak yerlerli boyayaıp işlemi bitireceğim... hazır kapı döşemeleri sökülmüşken BMW 5.25lerdeki gibi dış kapı kolu aydınlatması da yapılacak...

[Selçuk Keleş]

Kolay gelsin.

[Fatih Özbaş1679652583]

teşekkür ederim Selçuk Bey.

[Oktay Toker]

Aynalara sinyal çalışamasının sonuna geldim.Çok çeşitli çalışmalar yaptım.Mercedes aynalarındaki pleksiden yapılmış sinyal şekli üzerinde işlem bitecek.Önceki plan yassı lensler ile bu işlemi bitirmekti ama ben kafayı taktım sağolsun Fatih'te sabır gösteriyor ama değecek.Pleksi üzerinde led aydınlatma olarak kendimi epey geliştirdim.Sonucu begeneceğinizi düşünüyorum.Çalışma sadece sinyal değil gündüz farı ile beraber aynı anda yanacak şekilde beyaz ledleride olacak.Sinyal verildiğinde sönecek.Aynı tip çalışmayı Focus 2.5 farındada yapacağım.

Bu arada Bu Golf fena halde şiddetli iç aydınlatmaya maruz kaldı.Sanırım Fatih daha resimlemedi yada ben görmedim.

16 Eylül 2013 tarihinde Oktay Toker tarafından düzenlendi

[Fatih Özbaş1679652583]

henüz çekemedim abi yapılsın hepsini bir çekeceğim...

[Oktay Toker]

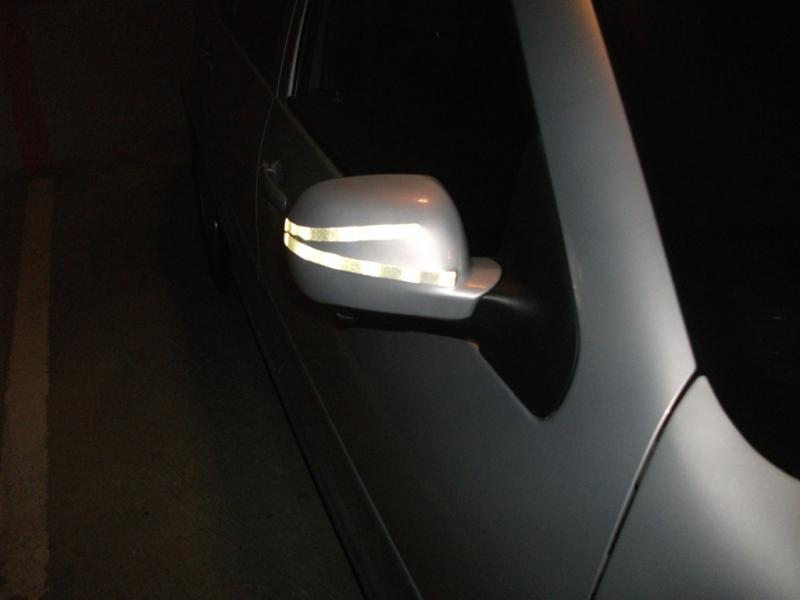

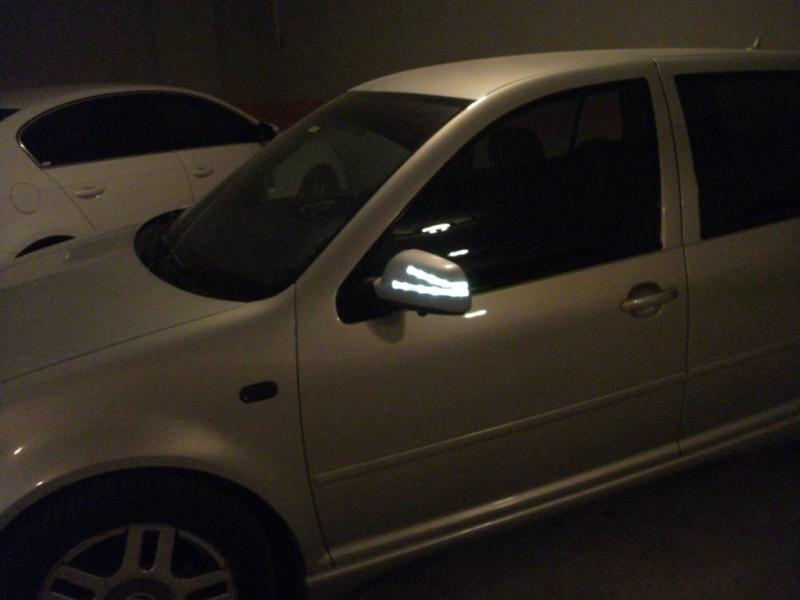

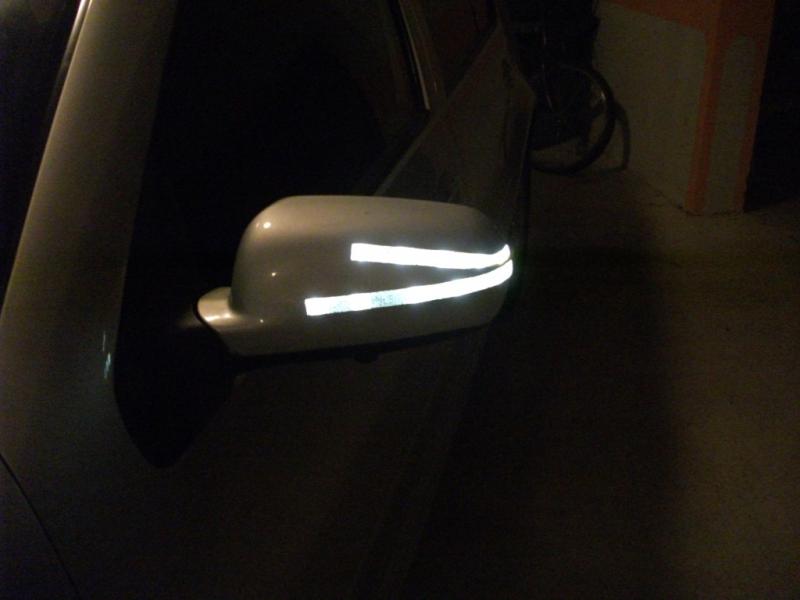

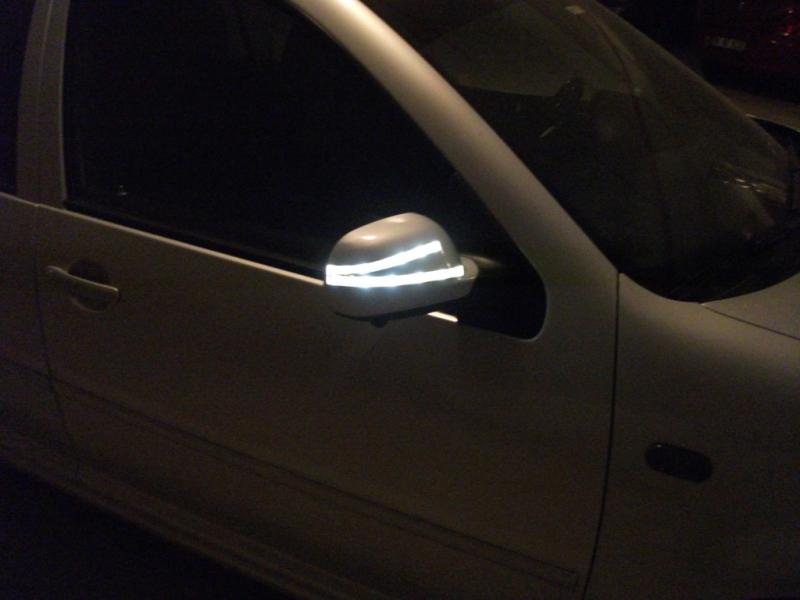

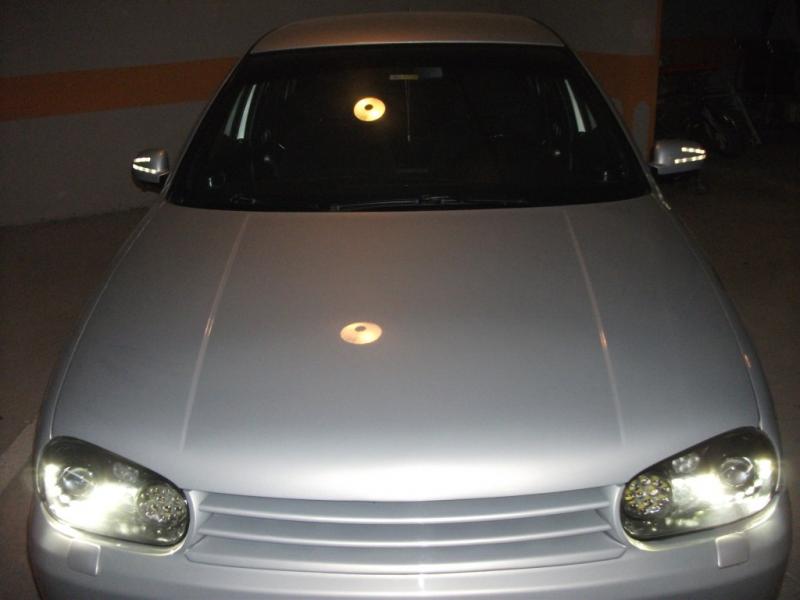

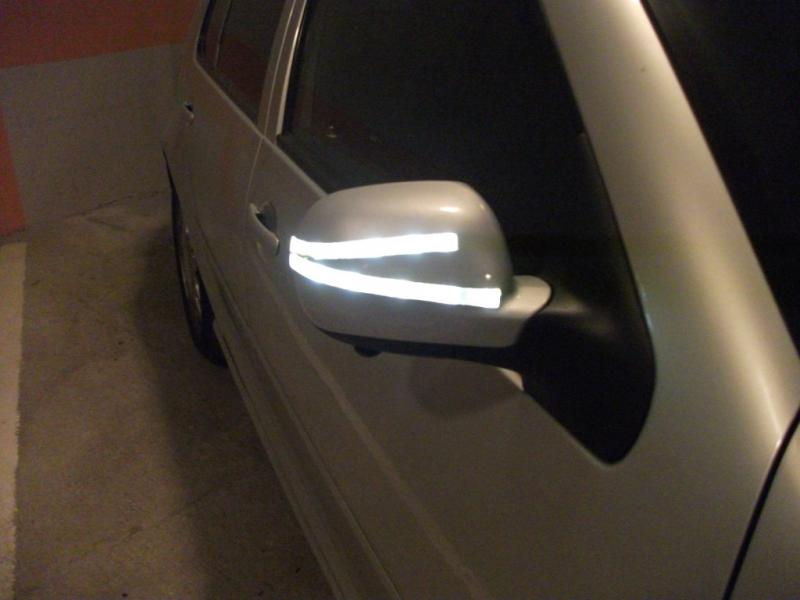

Fatih arkadaşımızın Golf4 aracı için oldukca uzun süren ama genelinde arge ağırlıklı olarak vakit harcayarak Ledli ayna sinyal çalışmasına Rabbimin izni ile son olarak bu resimlerdeki gibi bir çalışma ile noktaladım.Fatih'e bana gösterdiği sabır için buradanda teşekkür ediyorum. Pleksiye hali ile fabrikasyon gibi lazer kesim ve iz verdirme yapılamıyor.Testere veya buna benzer kesiciler ile açılan izler işlenmemiş şeffaf halde ve mm'lik ölçülerde yapılamadığı için istenilen ışığı almak son derece zor bir işlem.Ben nasıl işlerim ve led ışıgını yayabilirim yada doyurucu ışık alabilirim diye çok uğraştım ve bu şekilde pleksiye ışık dağılımı biraz olsun daha iyi yayılıyor hemde istediğim kadar led yerleşimi yapabiliyorum istenilen ışık şiddetinide elde edebiliyor oldum.

Pleksiyi tabakadan istediğim ölçüde kestirdim.Ledlerin her biri 150 ma ve 50 lümenlik yarım watt Edison power led.4 erli seri ve paralel bağlantı ve direnç ile çalışır hale getirdim.Sinyal için beyaz led üzerine turuncu kagıt keserek yerleştirdim ve oldukca güzel tonda renk elde ettim.

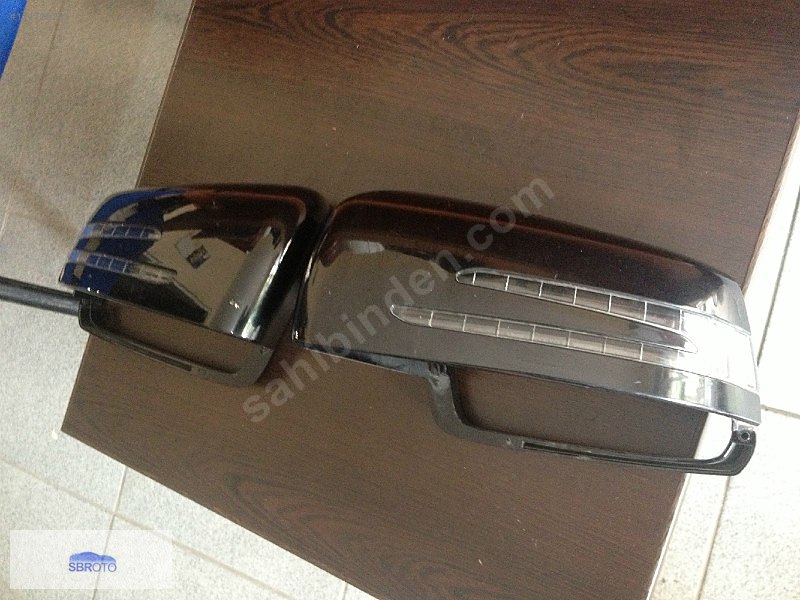

Şekil olarak mercedes pleksi ayna şeklini örnek aldım.

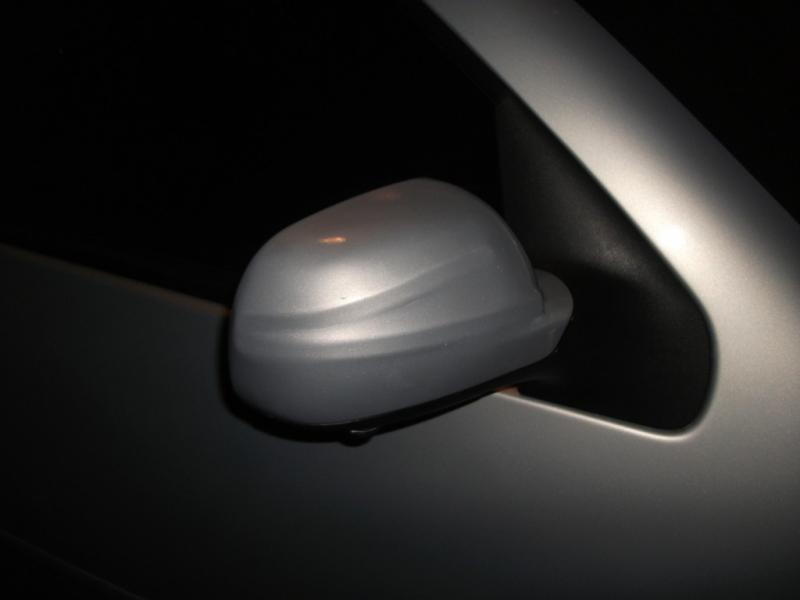

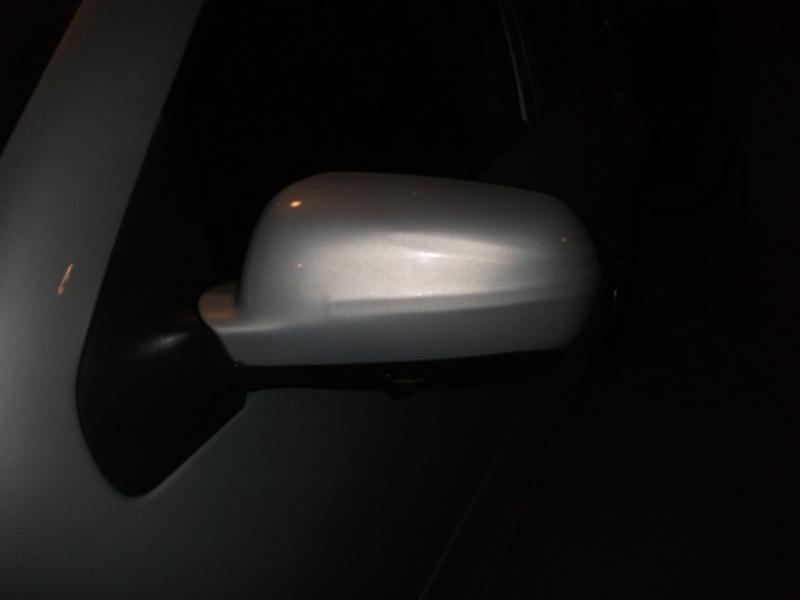

Sonuç olarak Pleksiye yaptığım her iz aralarına led yerleştirdim ve tatmin edici ışık aldım.Ledin görünümlerinide çok ince bir tabaka halinde pleksiyi boyadım ayna ile bütün haline geldi.Ayna dolgu macunu ile komple düzeltilip zımparalanıp tekrardan güzelce boyanacak.

[Oktay Toker]

Videomuz.

[Fatih Özbaş1679652583]

videoda biraz kilolu çıkmışım abi

şaka bir yana ellerine sağlık çalışmamız çok güzel oldu maşallah. ufak tefek boya işi de bittikten sonra daha net resimler çekip eklerim.

[Mutlu Güney]

Elinize sağlık güzel olmuş ama bence 2 parça (v şeklinde) değil de tek parça olsaydı daha şık dururdu

[Oktay Toker]

Geniş parçayı ısıtmak zor ayrıca şekil vermekte zor.Ayrıca pleksi oldukca pahalı sayılır açıkcası gözüm yemedi.Dar pleksiye şekil vermeside kolay işlemeside kolay.

Fatih seni üzmeyim diye demedim sen kendin açıkladın spor şart.

[Abdurrahman Yılmaz]

Bu bağlantıyı nasıl yaptınız acaba? yani beyaz ledler yanarken sinyal verildiğinde beyazlar sönüp turuncular nasıl devreye giriyor ? benimde yapmak gibi bir düşüncem var , acaba bu iş için ne gibi malzemeler gerekli?

[Oktay Toker]

Role dizaynı yapıyorum.Sinyal verilince role beyaz ledin + ucunu kesiyor sinyal bittiğinde beyazların yanmaması için rolenin tetik uçlarına kondansatör bağlıyorum sinyal bittikten 1 saniye kadar sonra beyazlar tekrar yanıyor.

[Misafir]

Çok güzel olmuş, ellerine sağlık Oktay.

Fatih, şişkosun kabul et

[Semih Tunca]

Eline sağlık Oktay Abi yine güzel bir işe imza atmışşın dediğin gibi biraz dolgu macun ile iş tamamdır

[Fatih Özbaş1679652583]

Arkadaşlar işlem tamamdır resimleri ekliyorum.
