Xenon mercek tipleri, resimleri ve teknik özellikleri

[Selçuk Keleş]

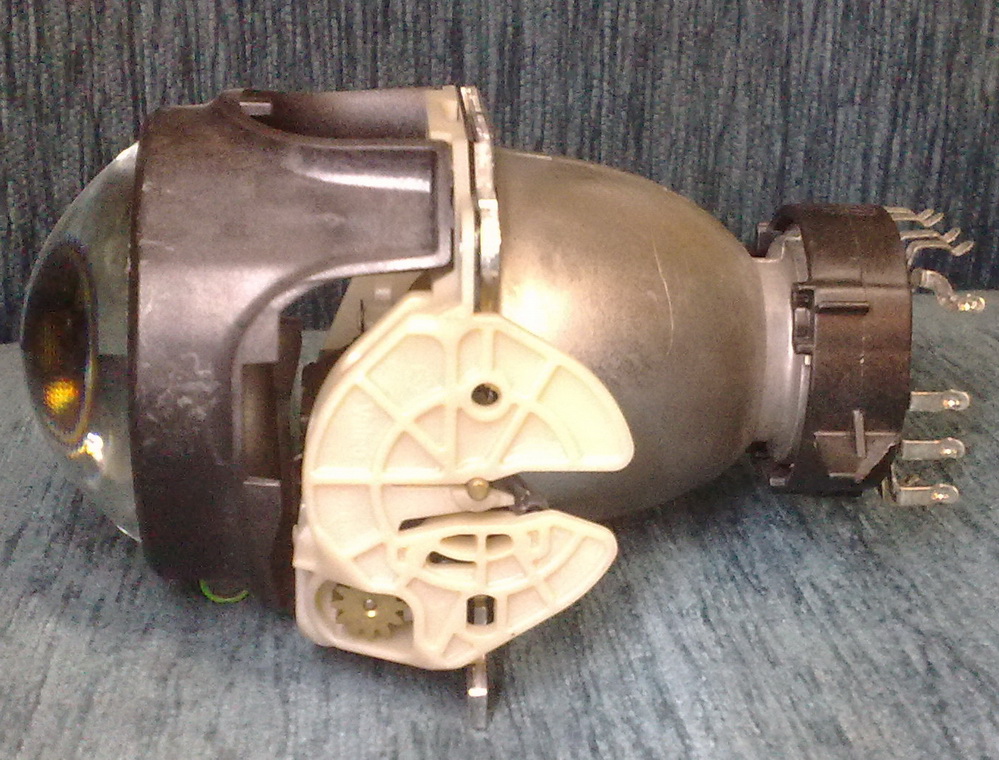

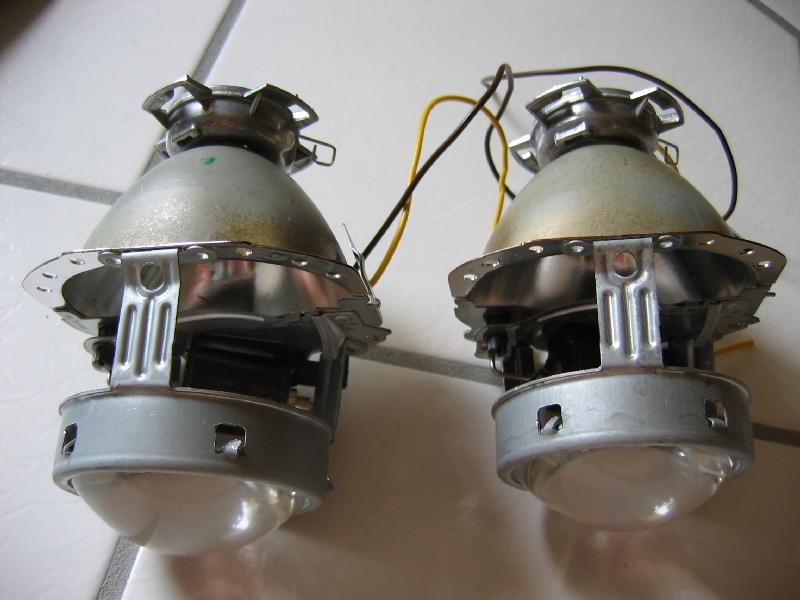

Marka : Bosch-AL

Tip : Kısa far

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Audi TT, BMW 3 E46 (makyajsız), BMW 6 E38, Mazda 6

----------------------------------------------------------------------------------------------------------------------------------------

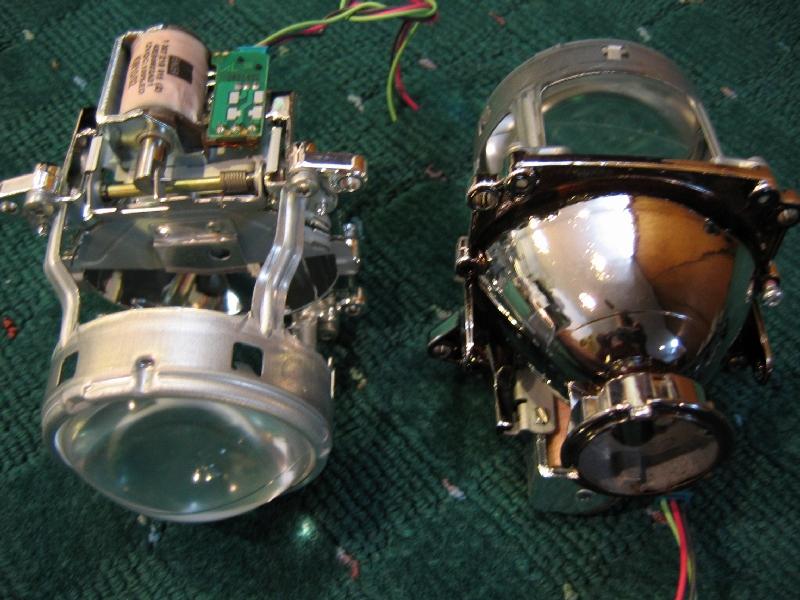

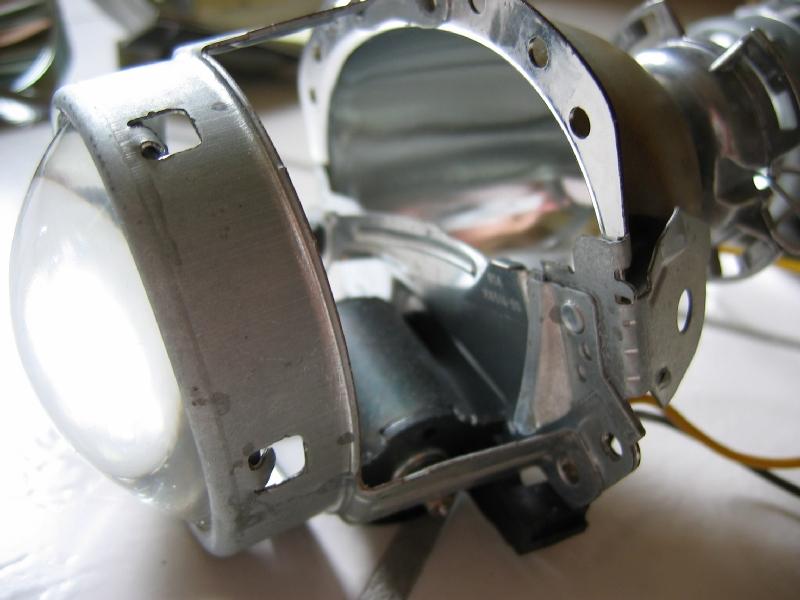

Marka : Bosch-AL

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : BMW 3 E46 (makyajlı)

----------------------------------------------------------------------------------------------------------------------------------------

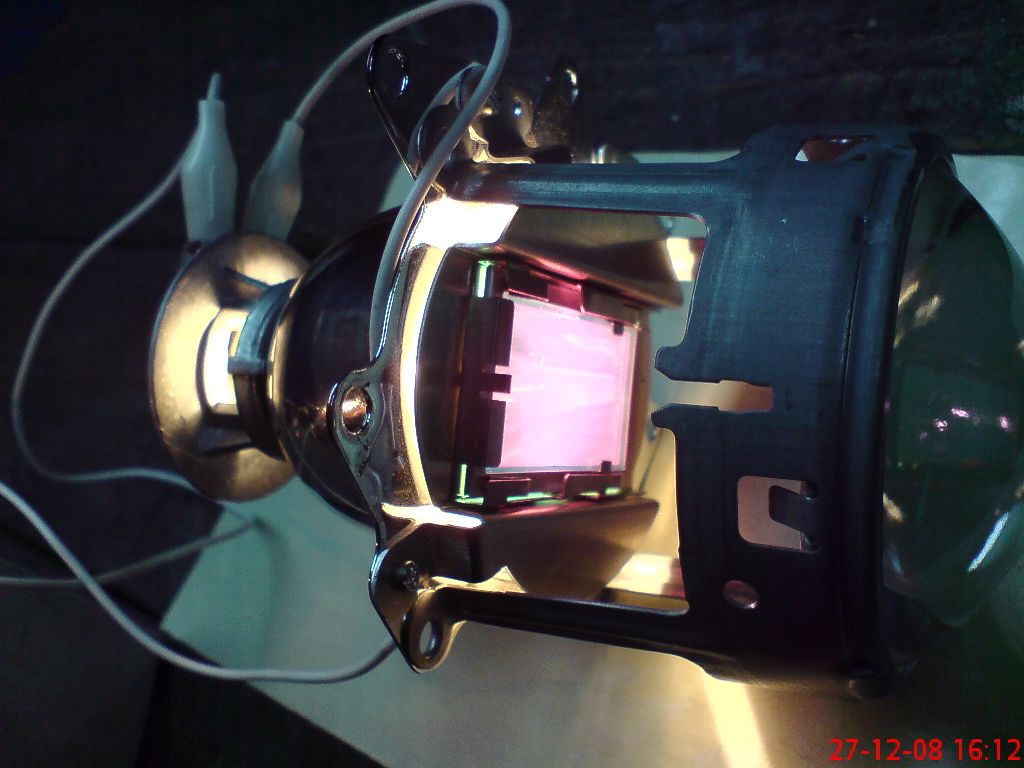

Marka : Bosch-AL

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D1S

Bulunduğu bazı araçlar : Audi A3, Audi A4, BMW X5, BMW M3, Mercedes Benz C, Mercedes Benz S

----------------------------------------------------------------------------------------------------------------------------------------

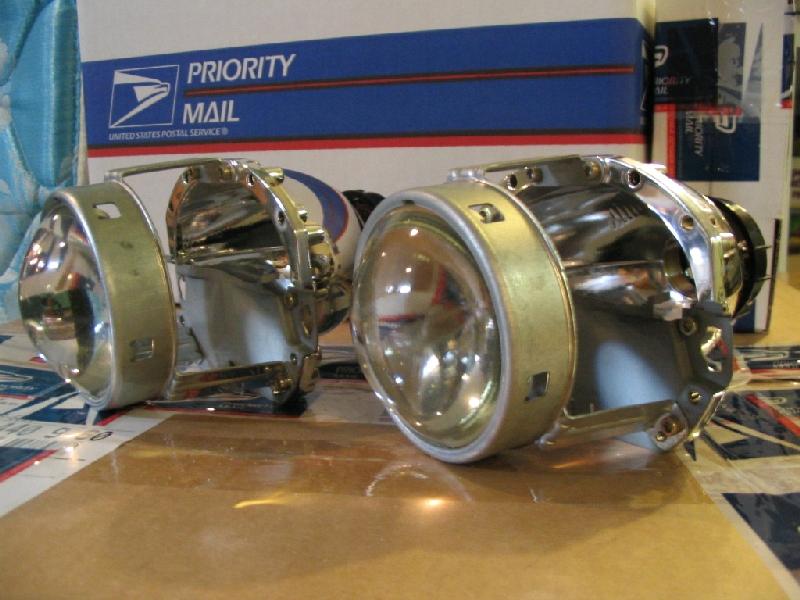

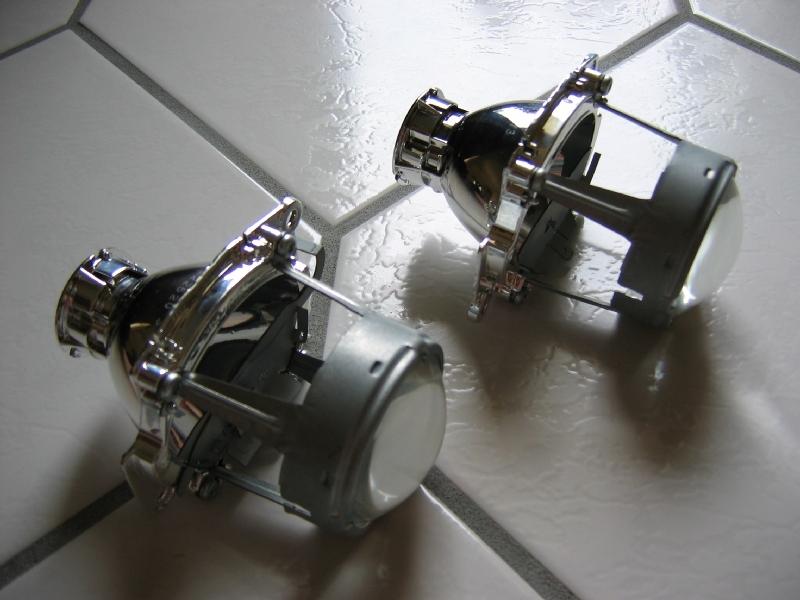

Marka : Hella

Tip : Kısa far

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Audi A6

----------------------------------------------------------------------------------------------------------------------------------------

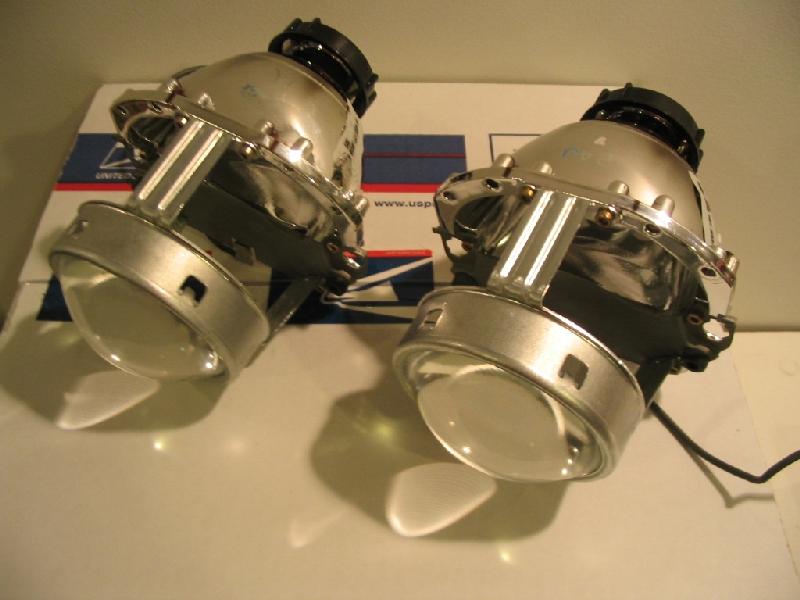

Marka : Hella

Tip : Kısa far

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Jaguar S

----------------------------------------------------------------------------------------------------------------------------------------

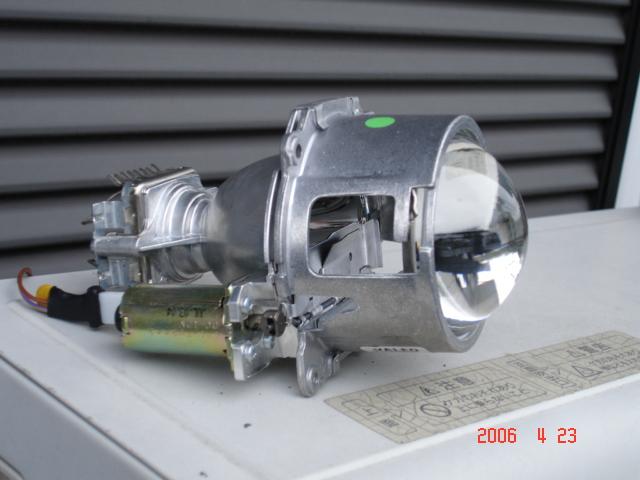

Marka : Hella

Tip : Kısa far

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : BMW X5, BMW 5 E39

----------------------------------------------------------------------------------------------------------------------------------------

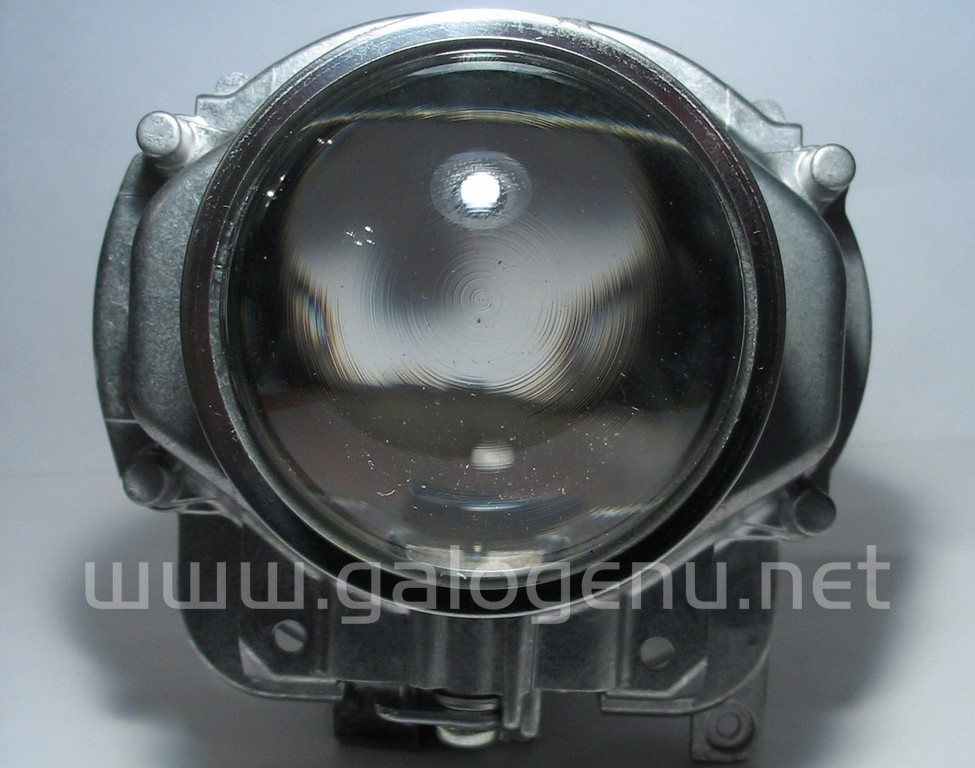

Marka : Hella

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : BMW 7, BMW Z4, Mercedes Benz E, Mercedes Benz ML, Renault Scenic, Opel Astra H

----------------------------------------------------------------------------------------------------------------------------------------

Marka : Hella

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Audi A6, Mercedes Benz CL

----------------------------------------------------------------------------------------------------------------------------------------

Marka : Koito

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Nissan FX Murano

----------------------------------------------------------------------------------------------------------------------------------------

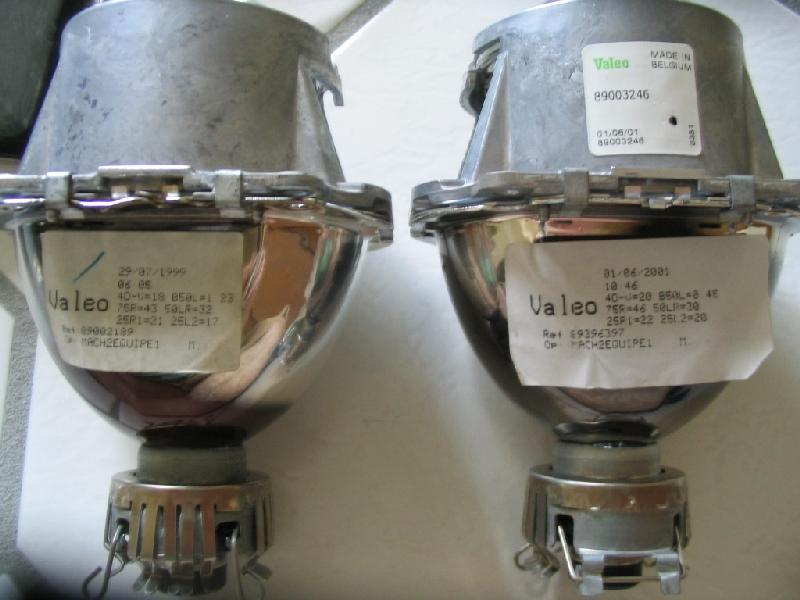

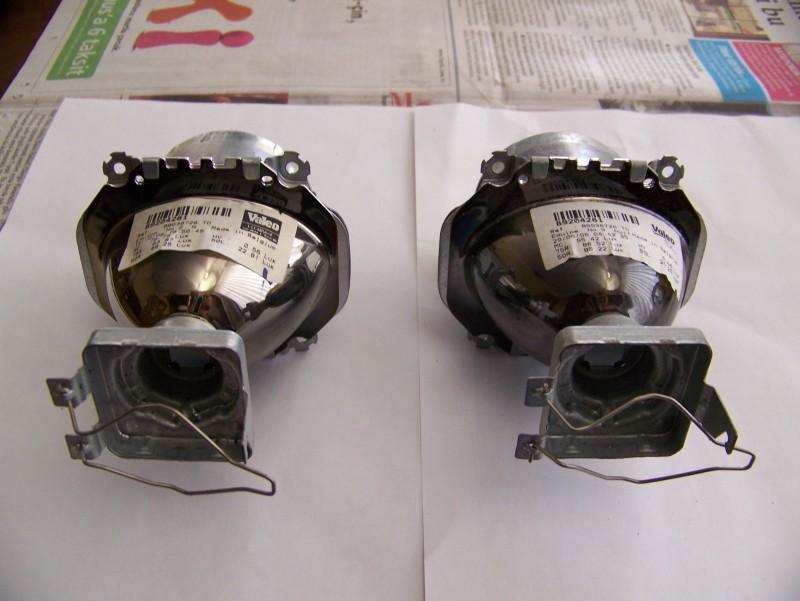

Marka : Valeo

Tip : Kısa far

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Renault Megane II (makyajsız)

----------------------------------------------------------------------------------------------------------------------------------------

Marka : Valeo

Tip : Kısa far

Ampul uyumluluğu : D1S

Bulunduğu bazı araçlar : Renault Megane II (makyajlı)

----------------------------------------------------------------------------------------------------------------------------------------

Marka : Valeo

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D1S

Bulunduğu bazı araçlar : BMW 1, Saab 9-5, VW Touareg

----------------------------------------------------------------------------------------------------------------------------------------

Marka : Valeo

Tip : Bi-xenon (kısa+uzun far)

Ampul uyumluluğu : D2S

Bulunduğu bazı araçlar : Audi Q7

[Selçuk Keleş]

Bu başlıkta xenon projektörlerinin teknik özelliklerini, araç bilgilerini ve resimlerini toplayacağız.

Kullandığınız, elinizde bulunan projektörlere ait resim, teknik özellik ve araç bilgilerini göndermeniz sayesinde bu başlığın içeriği daha da genişleyecektir.

[Selçuk Keleş]

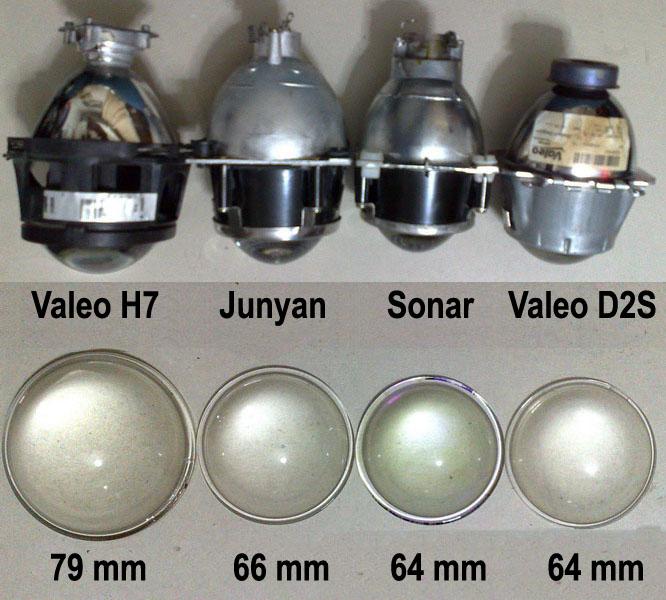

Valeo H7, Junyan, Sonar, Valeo D2S karşılaştırma resmi için Şlker'e (romeoilker) teşekkürler.

[Misafir]

Mercedes Sl 65,Clk (bir iki modelinde var)

gündüz görüş merceği

[Oktay Toker]

Yeni tip Hella Bi-xenon mercek.

Yeni nesil Hella İntemo bi-xenon mercek.

Audi serisinin bazılarından ve Jetta serisinden çıkan model.Tek başlarına resim çekmeden monte etmişim.

Audi nin başka bir serisinde kullanılan tümleşik modeli kesip biçip monte edilebeilecek hale getirdim.

Öndeki bölüm selenoid bölümü.Selenoid yehi Hella dediğimiz modeldeki Selonoidin yarısı kadar.Tam resmini çektiğimi sanıyordum ama çekmemişim.

Bu uzun hüzme hali ve çok etkili bir uzun hüzme oluşturuyor.Duvarda halojen uzun hüzme resmine çok yakın bir görünüm veriyor.Halojen uzun kadar etkisi var.Yeni tip Hella mercek serisinden çok daha güzel bir odaklamaya sahip.

Yeni Hella tip dediğimiz mercekler ve İnsignia Afl mercekler için üretilmiş ampul tutucu.Bu parça olmadan bu merceklerde ampul takması imkansız denilebilir.Diğer Merceklerdeki ampul oturma kısımlarındaki çentik aralıkları bu Hella serilerinde tam değil.Ampul otursa bile odaklama kısmen oturmuyor.

Zkv bi-xenon mercek. Sanırım 2006 ve sonrasındaki bazı Bmw serilerinde kullanılıyor.

2 Ağustos 2014 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

Yeni tip Valeo bi-xenon mercek.Audi Q7,Seat Afl farlarda kullanılıyor.Yanındaki elektronik kartı olmadan servo selenoid motor çalışmıyor.

Eski tip D2s,D1s Hella bi-xenon mercek.Bmw serileri.

D2s

D1s

Bosch bi-xenon mercek.Mercedes ve Bmw serilerinde fazlası ile kullanılan bir mercek.

2 Ağustos 2014 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

Visteon bi-xenon mercek.Focus 3 orijinal merceği.Ampul takılan reflektör kısmı plastikten üretilmiş.Ampulün yanlış takılması merceği öldürmek oluyor.F3 sahipleri xenon değişimi yapacaksanız dikkat edin katil olmayın. Bu merceğe D3s xenon takılıyor.Tırnak oynaması ile ve elinizde ampul tutucusu var ise D1s ve D2s xenon geçişi yapılabilir.Aynı model merceğin metal reflektöre sahip bi-xenon olmayan modeli 2013 ve sonrası makyajlı Fiesta farlarında mevcut.Bu merceğin hurdası alınıp bu yeni mercek ile biraz haşir neşir edilirse bi-xenon olayına kesme biçme olmadan geçilebilir.Tabi bunu ehil el yapması iyi olacaktır.

Mercedes Afl sistem farlarda kullanılan ve servo motor ile far çizgisi odaklaması oluşturulan sağ,sol,yukarı,aşagı ayarlarınıda otomatik yapabilen bir far yapısı olan farda Bosch mercek kullanılmış.Eğerki normal bi-xenon olarak kullanılabilse idi tek tavsiyem bu mercek olacaktı.Şimdi bunları uzun hüzme merceği olarak bir çok farda kullandım ve kullanıyorum.Lensler clear lens tipi,odaklama uzun hüzme yapısı bana göre harika diyebilirim.

İnsignia ve sanırım Astra orijinal Afl sistem fardada kullanılan Hella servo kontrollü bi-xenon mercek.Boyut yeni Hella'ya benzemesine rağmen eski Hella mercek uzunluğu ile aynı diyebilirim.

Hella serisinin hepsinden daha düz bir çizgiye sahip diyebilirim.

[Oktay Toker]

2006 üretimi ve BMW için üretilmiş amblemi olan Valeo D1s serisi bi-xenon mercek.Yapısı itibari ile D2s takılamıyor.Ampul tutucu kısmı dipten sabit gibi ama çok incelemedim.Seat orijinal mercekli farlarda,Passat orijinal mercekli farlarda ve büyük ihtimal başka modellerdede mutlaka kullanılıyor denilebilir.

Kısa hüzme çizgisi.

Uzun hüzmye geçince perde eğimi çok degil ama gayet güzel uzunları var diyebiliriz.

Visteon marka olarak düğşündüğüm oldukça küçük boyutta Mondeo Mk4 araçlarda kullanılıyor,başka modelde kullanılıyor mu bilmiyorum ama boyut olarak Hella'dan 1cm civarında daha küçük ve enlemesinede bi-xenon motoru olmasa oldukça dar bir mercek.

Kyoto diye örnek olarak elime geçen ama birbirinden farklı dış sabitleme kasaları olan ve iç yapısı hemen hemen aynı olan D2s serisi bi-xenon mercekler.

Odak noktası ciddi sorunlu olan model.İçini dağıtıp temizledim ama odak noktası çizgisi yok gibi bişi.Şimdilik sebebini anlamadım.

Elimde bulunan ve yerlerine montajı yapılmadan önce aklıma bir an gelen versiyon çeşitlemesi resmi çekmek geldi ve fırsatı kaçırmadım.Elimde montaj için geçmiş olan eski ve yeni nesillerin yan yana resimleri.

Resimleri orijinal boyutta yüklemek istedim.Umarım sıkıntı olmaz.

[Mahmut Akbulut]

Abi bu mercekler infinity FX-45 in mercekleri sanıyorum araç modeli yada üretim yılı ile alakalı bir farklılık var , çok nadir bulunur ben de vardı Servet abiye vermiştim.

Aralarında en belirgin fark lensler...

Bu mercek frosted lensli

Bu clear lensli...

Frosted lens...

Clear lens...

[Oktay Toker]

Anladım.Daha düzgünce test imkanım olmadı.Deneyeceğim.özellikle çizgi resimlerini bir ara yüklerim.

[Oktay Toker]

Mondeo farında kullanılan Visteon markası artık netlik kazanan bi-xenon mercek Focus F2 kasa orijinal mercekli farındada kullanılmış.Tahmin ettiğim gibi yeni Hella bi-xenon mercekten kısa ama motor işi fena bozuyor.Duvar çizgisi vasat diyebilirim.Çizgiyi sagdan trafiğe ayıran parça diye biliyorum ama düz çizgiye çok yakın hale getiriyor ve uzun hüzmede fena halde karartma yapıp aynen gölgesi çıkıyor.Bilahire resimleyeceğim.

Perde ovalimsi olarak dizayn edilmiş.Artısı var ama odaklamayı hiç begenemedim.

Kısa hüzme.

Uzun hüzme.Önde görülen parça fena halde gölge yapıyor ışık çok bozuluyor.

Buda çizgiyi düze yakın hale getiren parça ile görünüm.

Hella mercek ile yanyana.

[Selçuk Karabulut]

yeni honda civic merceği

stanley d4s xenon merceği,clear lens

19 Kasım 2014 tarihinde Selçuk Karabulut tarafından düzenlendi

[Mahmut Akbulut]

Merceği almak istersek avucundaki İban numarasına mı yatıracaz parayı Selçuk kardeşim

Şaka bir yana kesilme çizgisi güzel bir mercek...

[Selçuk Karabulut]

Merceği almak istersek avucundaki İban numarasına mı yatıracaz parayı Selçuk kardeşim

Şaka bir yana kesilme çizgisi güzel bir mercek...

aynen abi geçen bosch merceğin clear lensini çıkarıp eski hellaya taktım abi kesilme çizgisi çok net ama lens 2-3 mm ileride kalınca odaklıyor

mahmut abi bosch un lensini bi kullansan yapsan yapsan sen yaparsın kesilme çizgilerine gelince abi herhangi bir merceğin siperini lazer cnc de duz kestirsek morimoto gibi olurmu sence ?

19 Kasım 2014 tarihinde Selçuk Karabulut tarafından düzenlendi

[Mahmut Akbulut]

Sendeki Bosch E46 çizgili olan lens değil mi? Mercekler arası lens değiş tokuşu çok iyi sonuç vermiyor bazı modeller hariç tabi . Ya odak tutmuyor yada aydınlatma berbatlaşıyor...

Cnc lazer le istersen mercekle duvara isim bile yazarsın

[Selçuk Karabulut]

Sendeki Bosch E46 çizgili olan lens değil mi? Mercekler arası lens değiş tokuşu çok iyi sonuç vermiyor bazı modeller hariç tabi . Ya odak tutmuyor yada aydınlatma berbatlaşıyor...

Cnc lazer le istersen mercekle duvara isim bile yazarsın

abi 2013 c kasa merceğinin lensini kullansak diyorum ben eski hellaya denedim manyak oluyo çizgi ancak araya 2-3 mm lik bir halka kestirmek lazım önde odaklıyor çünkü.

abi siperide cnc de z çizgisinin ara mesafesini sadece gıdım ile çizdirip deneyecem

[Oktay Toker]

Çizgi için bu uğraşınıza pes diyorum Açık hava sinaması misali duvara geçip saatlerce izleyecek misiniz?

Hella iyikide bu İntemo ve yeni Hella dediğimizi düz çizgide çıkartmıyor ayrıca perdeside kıvrımlı tip olduğu için oynama egeleme şansınızda yok.Yoksa affetmezdiniz

20 Kasım 2014 tarihinde Oktay Toker tarafından düzenlendi

[Selçuk Karabulut]

Çizgi için bu uğraşınıza pes diyorum Açık hava sinaması misali duvara geçip saatlerce izleyecek misiniz?

Hella iyikide bu İntemo ve yeni Hella dediğimizi düz çizgide çıkartmıyor ayrıca perdeside kıvrımlı tip olduğu için oynama egeleme şansınızda yok.Yoksa affetmezdiniz

[Selçuk Karabulut]

http://www.geceucusu.com/topic/6501-satilik-vw-mk5-golf-jetta-fx-r-30-mercekli-bi-xenon-farlar/

abi şu videoyu izlesene elemanın çizgiler çok fena

[Mahmut Akbulut]

abi şu videoyu izlesene elemanın çizgiler çok fena

FX-R

[Selçuk Karabulut]

http://www.ebay.com/itm/2x-SQUARE-X-LENS-MORIMOTO-MINI-D2S-3-0-BI-XENON-PROJECTORS-HEADLIGHT-RETROFIT-/261599873061?pt=Motors_Car_Truck_Parts_Accessories&hash=item3ce8914825&vxp=mtr

abi mercek bu sence bu fiyata değermi ?

[Erkan Kahya]

Morimoto kalite olarak kendini geliştirdi. Eski versiyonlarındaki krom kaplamanın kabarması yenilerde pek görülmüyor gibi. H4 tabanlı farlar için tak kullan uygulaması çok pratik. Yalnız fiyata kapaklar dahil degil

[Mahmut Akbulut]

Erkan a katılıyorum Kapak fiyatı da 40$

[Selçuk Karabulut]

abi bu kare merceğe tiguan maskesindeki beyzbol şapkası cuk diye oturur

[Mahmut Akbulut]

Denenebilir
